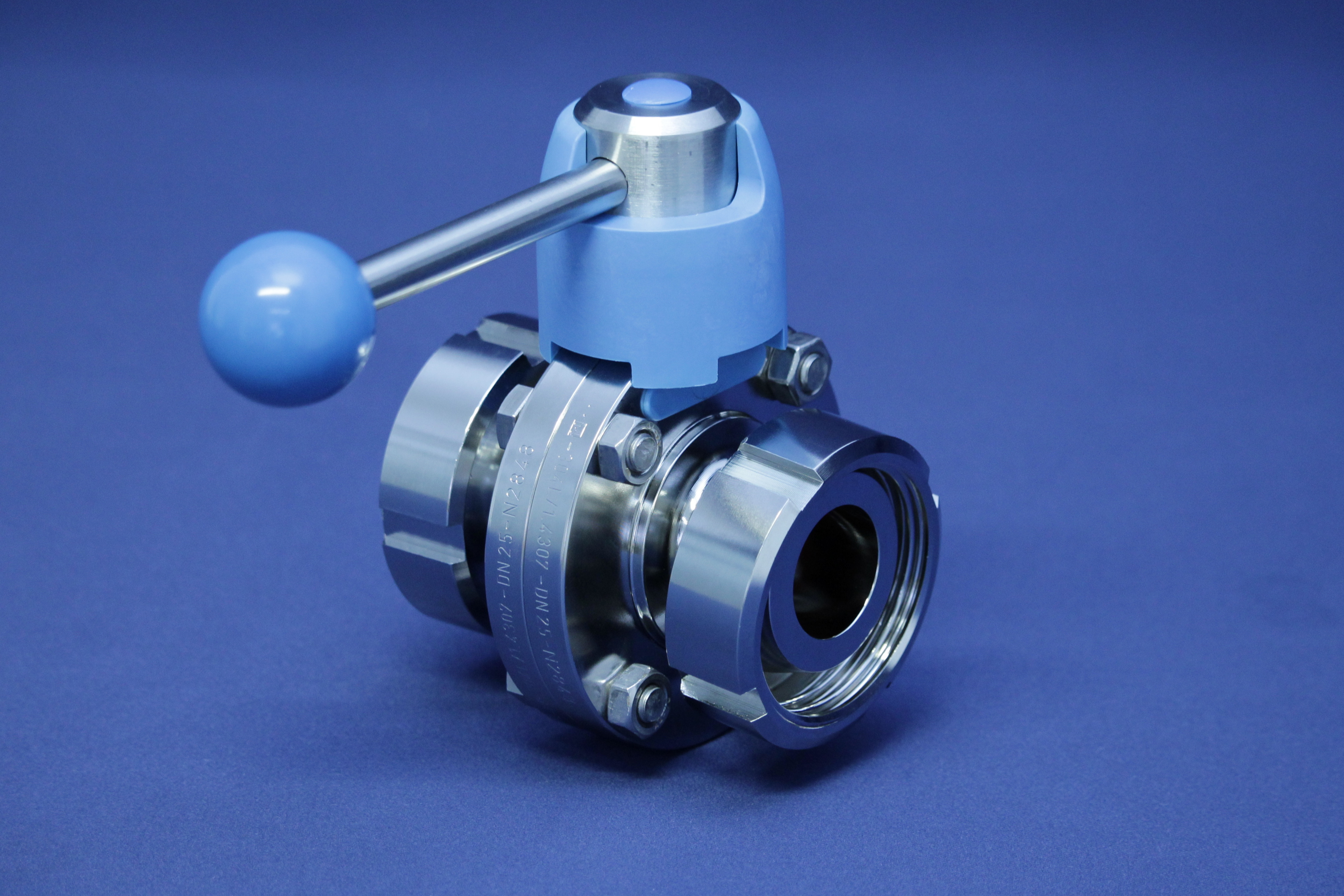

SCHEIBENVENTIL SV04 KK DN150 316L BL HB04 VMQ
M&S Armaturen
1.732,60 €
M&S Artikelnummer:
566401503100
Produktinformationen "SCHEIBENVENTIL SV04 KK DN150 316L BL HB04 VMQ"

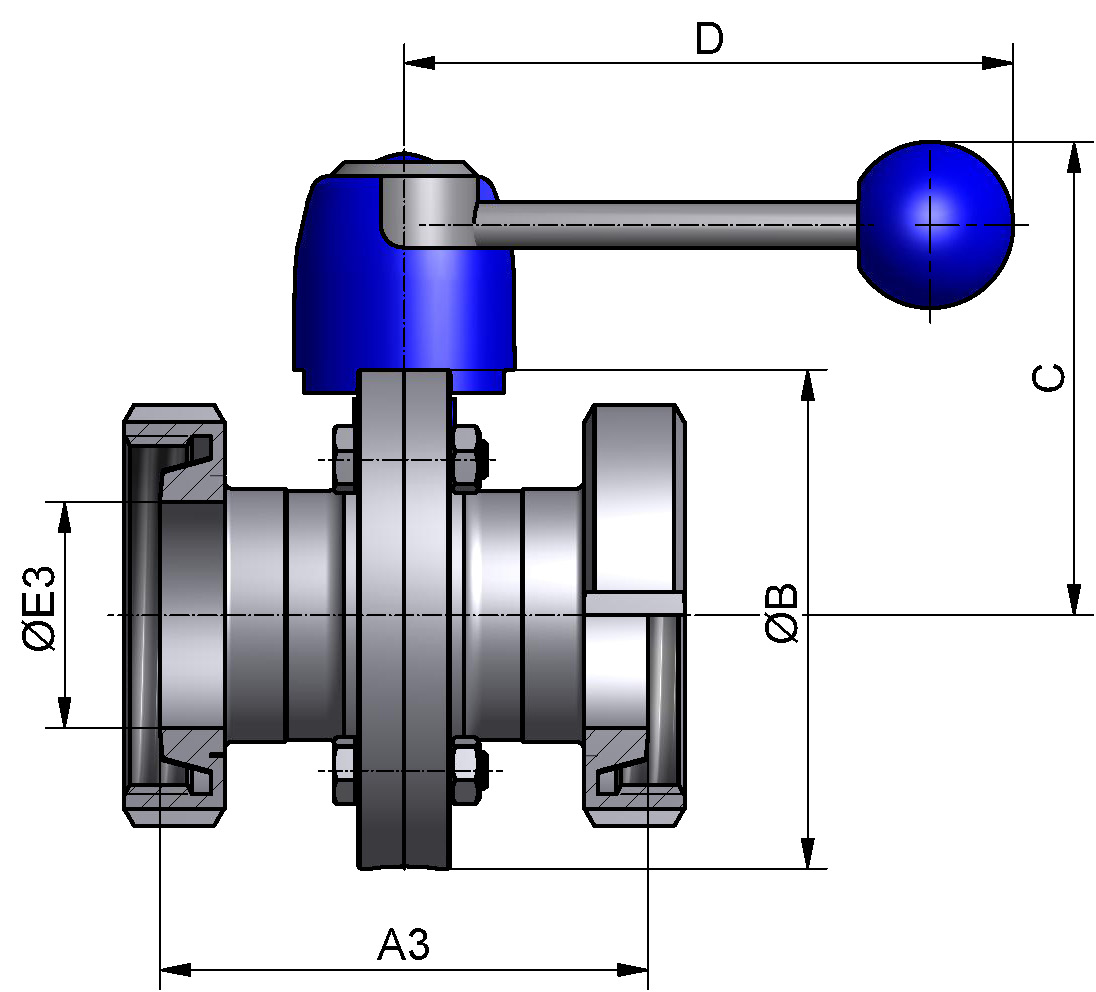

| DN: | 150 |
|---|---|
| A: | 198,0 |
| B: | 231,0 |
| C: | 170,0 |
| D: | 216,0 |
| E: | 150,0 |
| Gruppe: | Scheibenventil SV04 mit Handbetätigung |
| Abmessungsreihe: | DIN |
| Betätigung: | Handbetätigung mit PA-Hülse (HB04) |
| Ausführung: | Kegel/Nutmutter (K) - Kegel/Nutmutter (K) |
| Nennweite: | 150 |
| Werkstoff: | 316L-1.4404 |
| Dichtungswerkstoff: | VMQ |
| Oberfläche: | blank (bl) |
| Betriebsanleitung: | BA52240DE.pdf |
| Ersatzteilliste: | EL56640DE.pdf |
| STEP 3D Modell: | 56640150XX00 |
