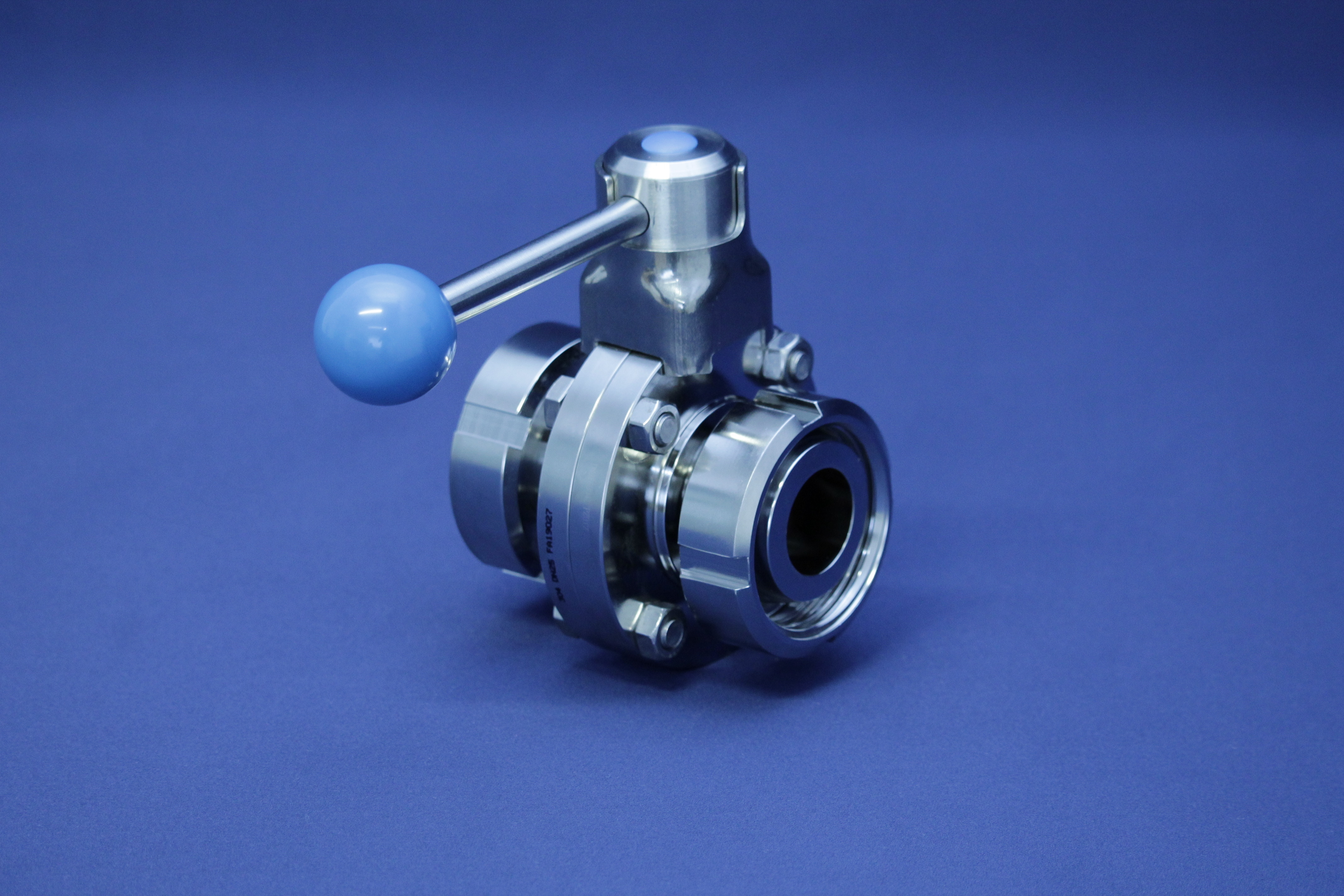

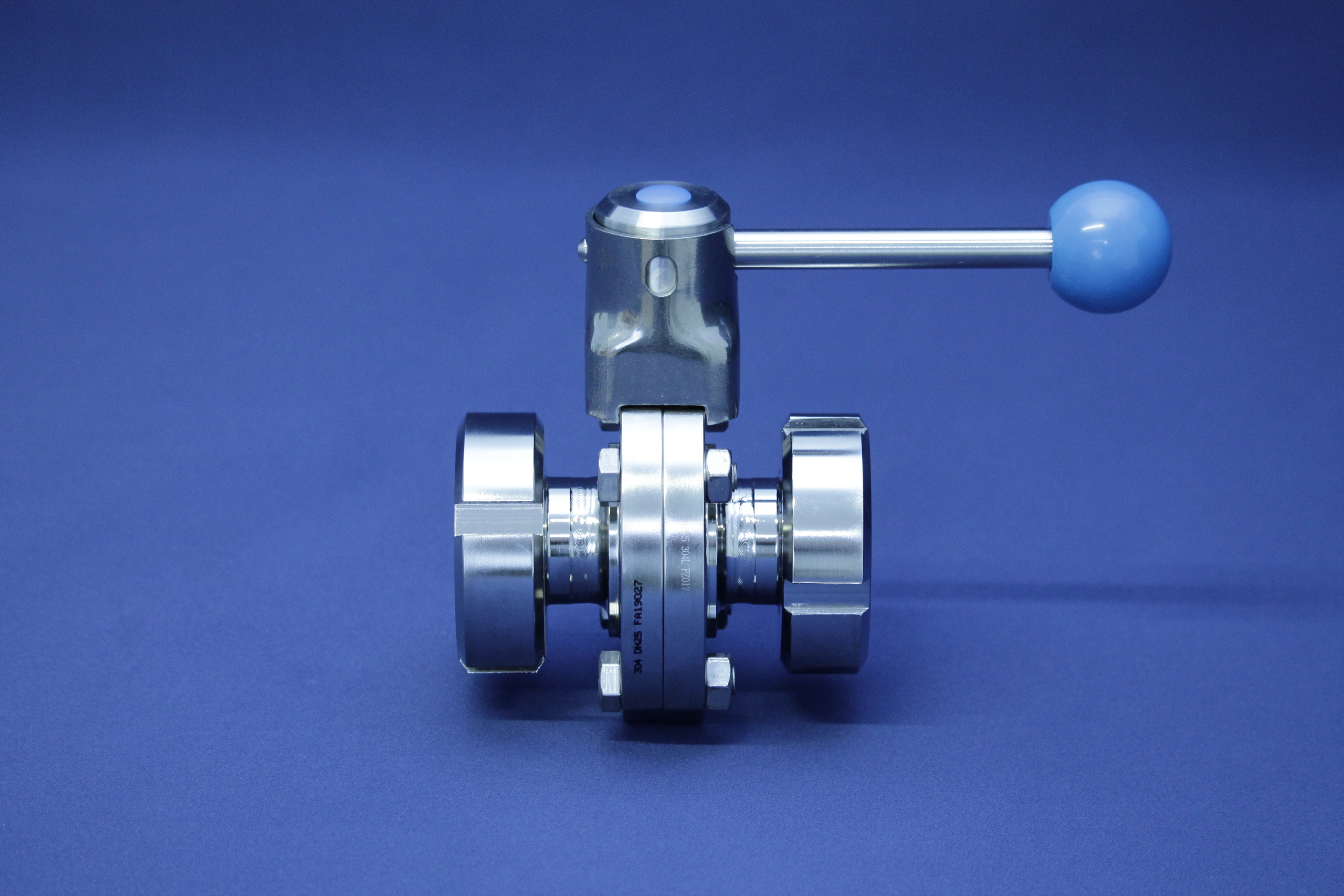

SV CLASSIC KK DN150 304 BL HB-ST VMQ
M&S Armaturen
1.310,20 €
M&S Artikelnummer:
566001501100
Produktinformationen "SV CLASSIC KK DN150 304 BL HB-ST VMQ"

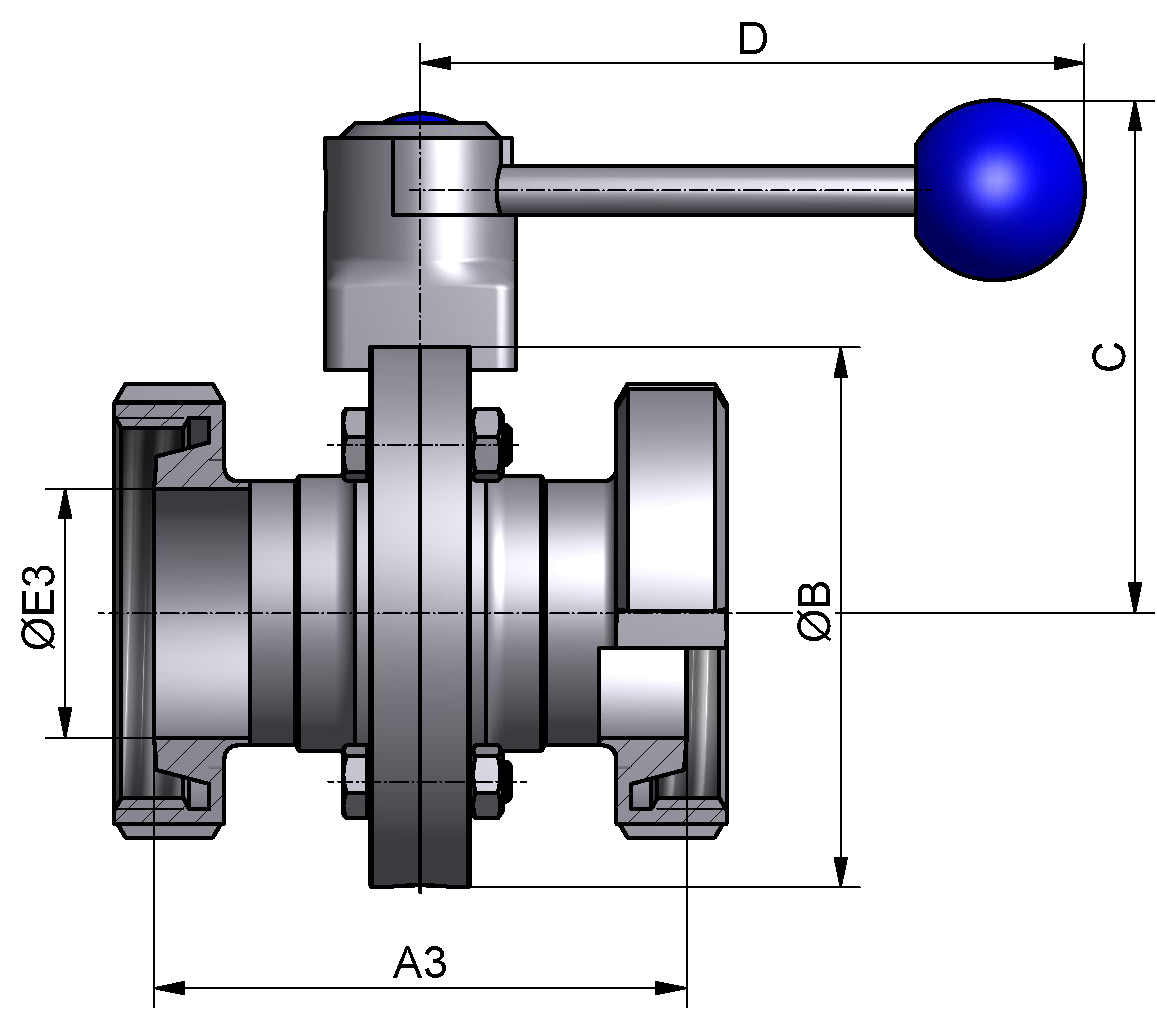

| DN: | 150 |
|---|---|
| A: | 198,0 |
| B: | 230,0 |
| C: | 177,0 |
| D: | 216,0 |
| E: | 150,0 |
| Gruppe: | Scheibenventil Classic mit Handbetätigung |
| Abmessungsreihe: | DIN |
| Betätigung: | Handbetätigung mit VA-Hülse (ST) |
| Ausführung: | Kegel/Nutmutter (K) - Kegel/Nutmutter (K) |
| Nennweite: | 150 |
| Werkstoff: | 304/304L-1.4301/1.4307 |
| Dichtungswerkstoff: | VMQ |
| Oberfläche: | blank (bl) |
| Betriebsanleitung: | BA52200DE.pdf |
| Ersatzteilliste: | EL56600DE.pdf |
| STEP 3D Modell: | 56600150XX00 |
